一文了解齒輪齒條及使用注意事項
編輯:遠東卓越管理員 | 2023-10-27 09:54:46

齒輪產品簡介:

是依靠齒的嚙合傳遞扭矩的輪狀機械零件。齒輪通過與其它齒狀機械零件(如另一齒輪、齒條、蝸桿)傳動,可實現改變轉速與扭矩、改變運動方向和改變運動形式等功能。由于傳動效率高、傳動比準確、功率范圍大等優點,齒輪機構在工業產品中廣泛應用。齒輪輪齒相互扣住齒輪會帶動另一個齒輪轉動來傳送動力。將兩個齒輪分開,也可以應用鏈條、履帶、皮帶來帶動兩邊的齒輪而傳送動力。

齒條產品簡介:

齒條的齒廓為直線而非漸開線對齒面而言則為平面),相當于分度圓半徑為無窮大圓柱齒輪。分為直齒齒條和斜齒齒條,分別與直齒圓柱齒輪和斜齒圓柱齒輪配對使用。

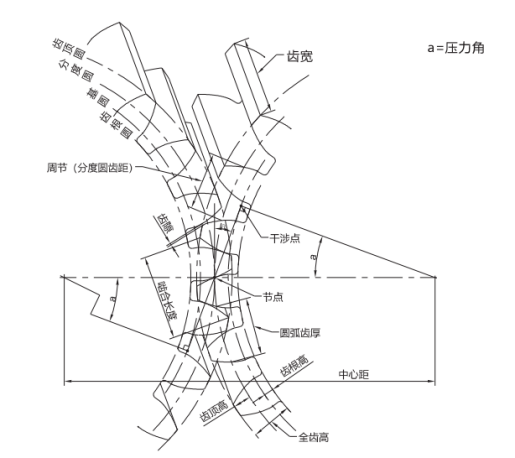

齒輪各總分的名稱:

https://img.ydfa.com.cn/editor/uuXDUgRpk3Glq8dS9xVsZ71cJKU8gNCqUHnAmsuG.png

https://img.ydfa.com.cn/editor/o7f2yfJCSgkuY4GjGyB5BqmUGuA0NAqplBTOukgg.png

使用注意事項:

①啟動前應先確認齒輪是否安裝到位

②齒輪的接觸不能偏向一端。

③避免無側隙使用。

④有適當的潤滑。

⑤如果齒輪露在外面,請一定要加裝防護罩,以確保安全

⑥齒輪在轉動時,請勿觸摸。

⑦運行中有異常噪音及震動時,請停機確認齒輪合及組裝情況

齒條裝配須知:

齒條可以對接安裝到任意長度。裝配時兩根齒條之間的間隙需調整至配合齒距,安裝齒條需使用定位銷。

https://img.ydfa.com.cn/editor/UEKMFfFDTqV8SJ6PDvaFtW4qFaRTh2y0gQ9EDXMs.png

1.定位并緊固齒條

https://img.ydfa.com.cn/editor/uGbHDyZYXyaBqb7HrAARIbYc1YBid7WQ0vy8u4Qb.png

2、用反向齒規為下一根齒條

https://img.ydfa.com.cn/editor/dMkH2qHWbTXdWYResymbG6iPOTzz2gLXCOYsGqLf.png

3、逐個檢查每個接口,用圓棒檢測齒條的平行度


使用示例:

https://img.ydfa.com.cn/editor/laPXppSZQdLSrQJ6rdFqWSpgEomGwTYHWcxbXWN0.png
